1制冷系统原理解析

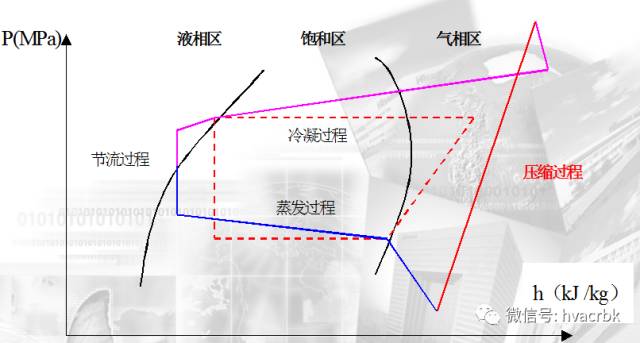

制冷系统压焓图：

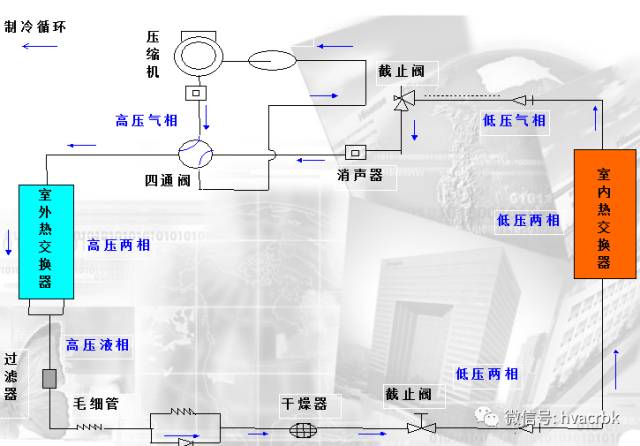

制冷系统

制冷时，通过制冷剂或载冷剂将室内的热量转移到室外释放掉，从而使室内温度降低。

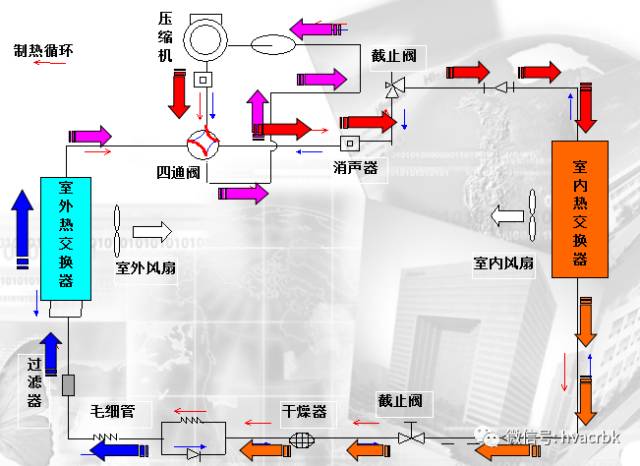

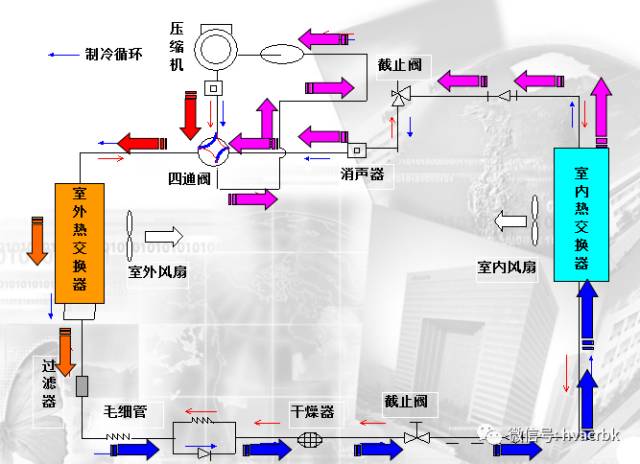

制热系统

而制热的原理正好相反，通过制冷剂或载冷剂将室外的热量转移到室内释放掉，从而使室内温度升高。

制冷过程中的相变

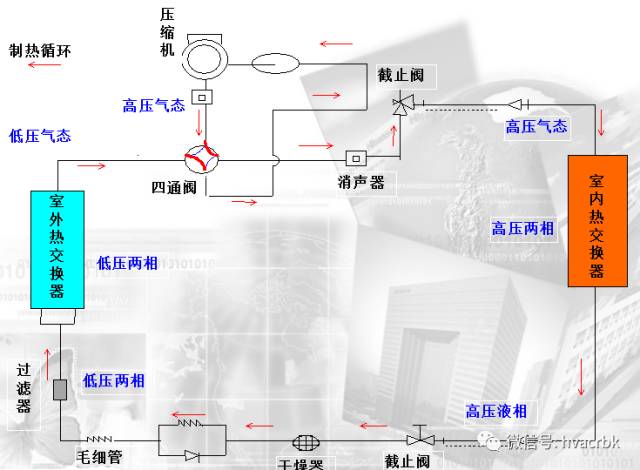

制热过程中的相变

制冷系统主要部件：

压缩机、冷凝器、节流装置、蒸发器、电磁阀、截止阀：单向阀、过滤器、干燥过滤器、四通阀 、消音器、储液器。

2压缩机

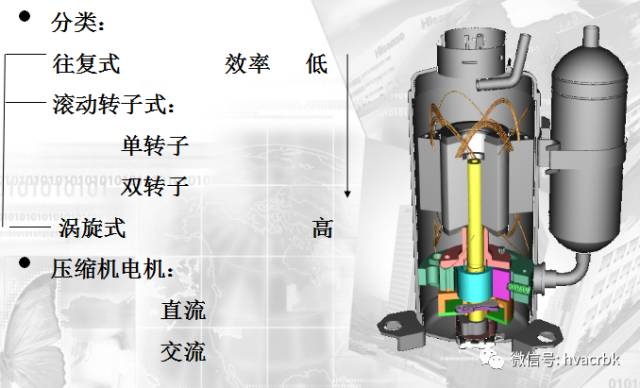

空调用压缩机一般为全封闭制冷压缩机。

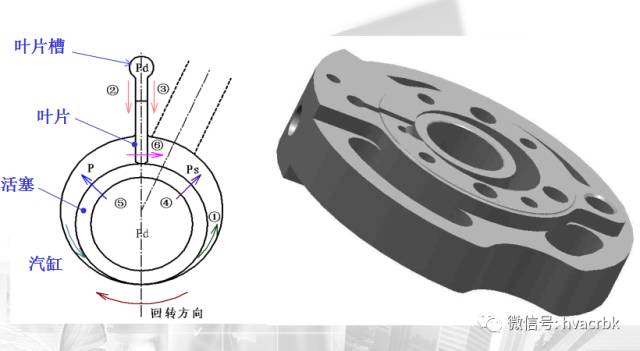

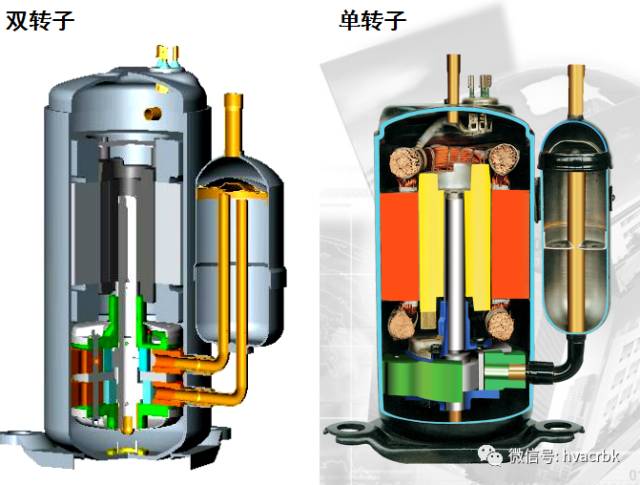

转子式压缩机

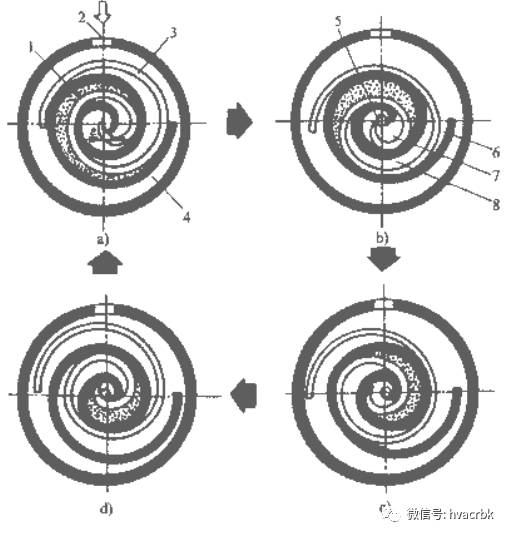

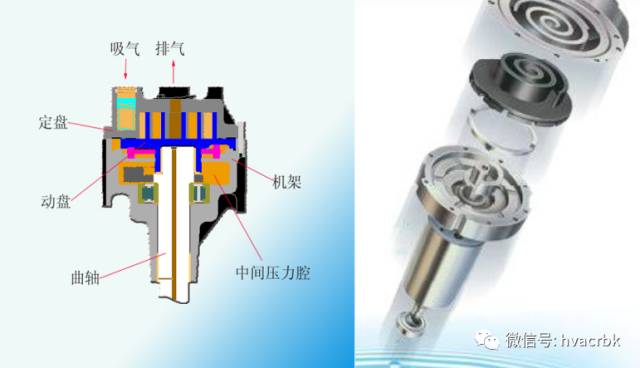

涡旋压缩机

涡旋式制冷压缩机的特点：

1、相邻两室的压差小，气体的泄漏量少。

2、转矩变化幅度小、振动小。

3、没有余隙容积，故不存在引起输气系数下降的膨胀过程。

4、无吸、排气阀，效率高，可靠性高，噪声低。

5、由于采用气体支承机构，故允许带液压缩。

6、机壳内腔为排气室，减少了吸气预热，提高了压缩机的输气系数。

7、涡线体型线加工精度非常高，必须采用专用的精密加工设备。

8、密封要求高，密封机构复杂。本文来源制冷百科微信公众号hvacrbk

直流压缩机的分类

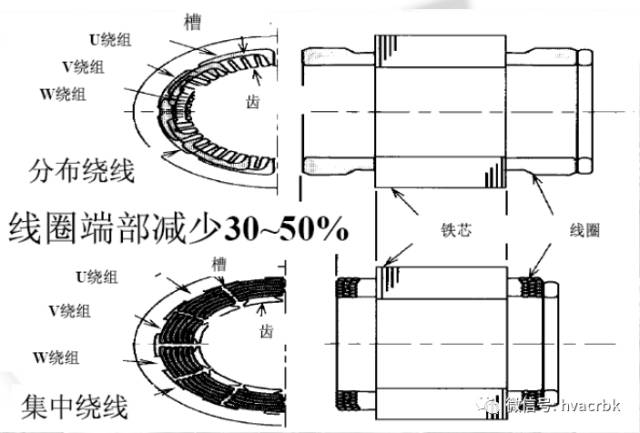

1、按照电机的定子绕线方式：

（1）分布绕线

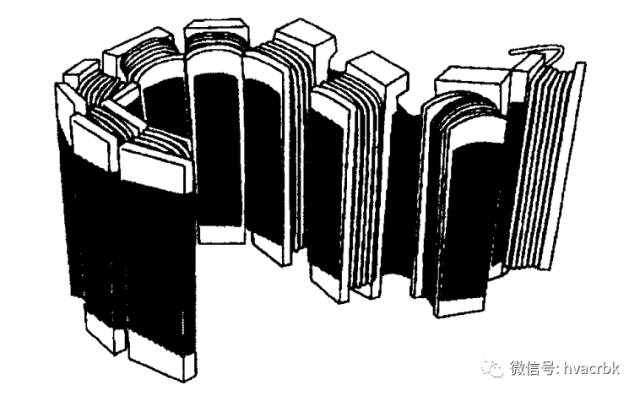

（2）集中绕线

2、按照磁铁的材料分：

（1）永磁体（NdFeB）

（2）铁氧体

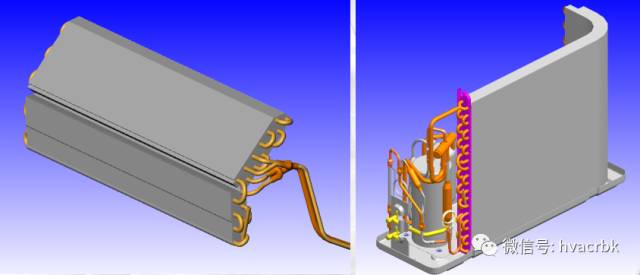

3蒸发器和冷凝器

冷凝器、蒸发器 ——换热器：

蒸发器：蒸发相变的热交换器。在制冷系统中的作用是对外输出冷量，冷却被冷却的介质。本文来源制冷百科微信公众号hvacrbk

冷凝器：冷凝相变的热交换器。在制冷系统中的作用是对外输出热量。

分类：强制通风式、自然对流式。

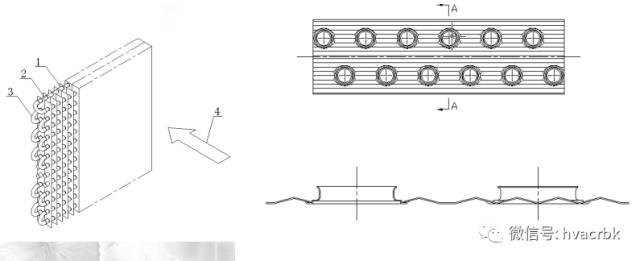

组成：翅片：平片、波纹片、开窗片、光箔、亲水、憎水。

铜管： 光管、内螺纹管。本文来源制冷百科微信公众号hvacrbk

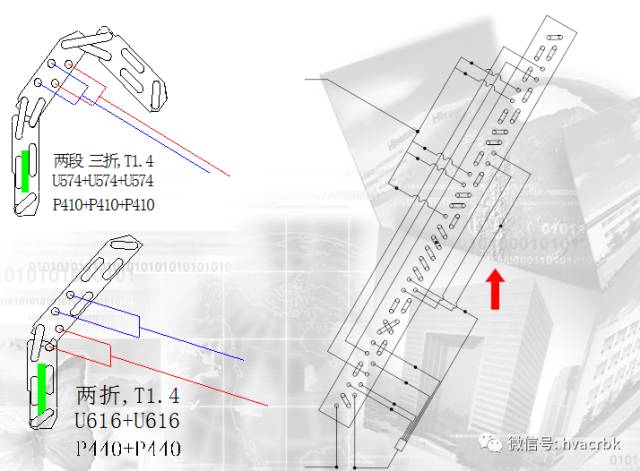

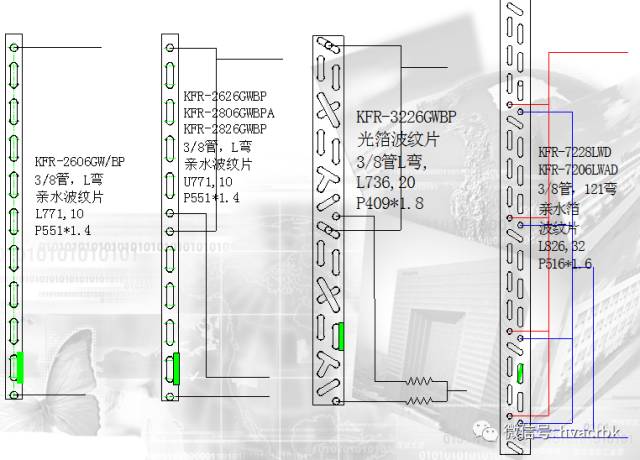

冷凝器的设计：

蒸发器的设计：

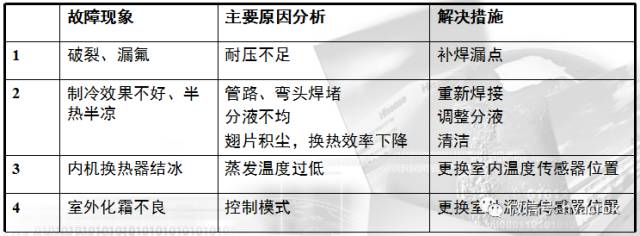

冷凝器、蒸发器常见故障及对策

4节流装置

节流装置：

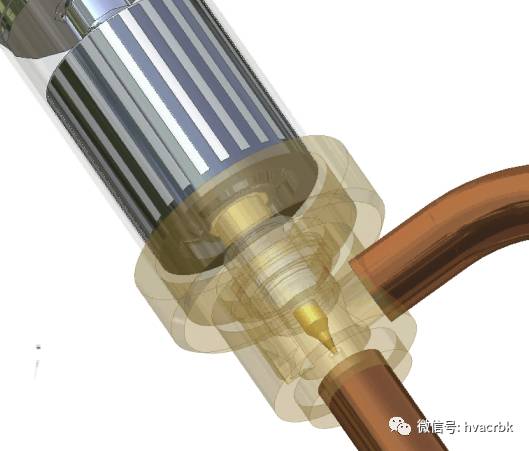

电子膨胀阀

其驱动工作原理：

是给驱动线圈以脉冲信号，类似步进电机控制，使其带动转子上的阀针旋转，这样将改变阀针和节流孔之间的开合大小，从而来调节节流口径，实现可变的节流控制。本文来源制冷百科微信公众号hvacrbk

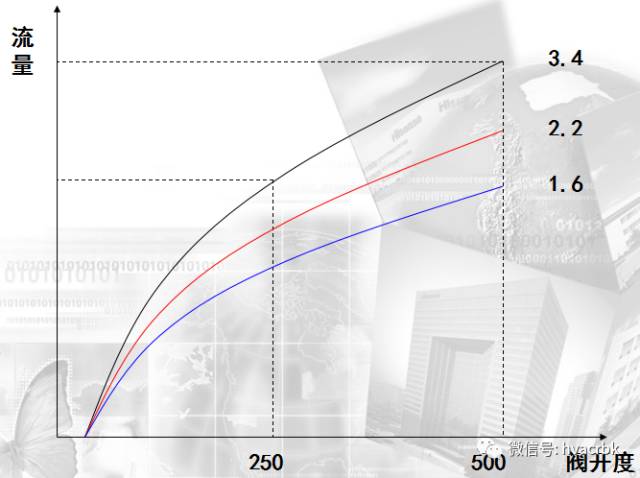

电子膨胀阀的流量曲线

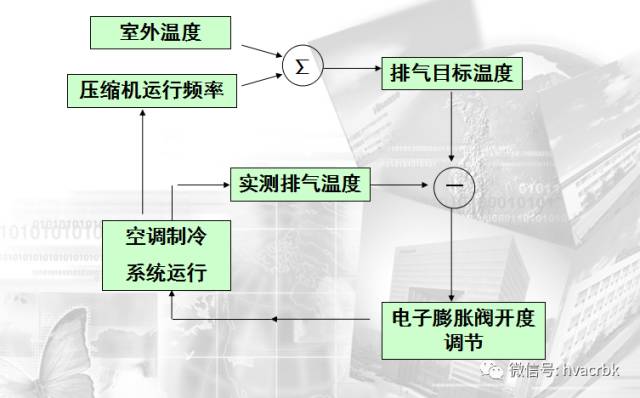

电子膨胀阀控制原理

电子膨胀阀故障维修

电子膨胀阀一般来讲在使用过程中出现问题最多的是：不动作。

其主要导致的原因有两方面：

1、电控驱动方面：

    一般电子膨胀阀的驱动电压为  12V±10%。当一些特殊情况下如低电压、控制板故障等时，其驱动电压低于下限时，就有可能导致不动作。因此应先查驱动电压是否正常。本文来源制冷百科微信公众号hvacrbk

2、机械故障：

    此方面主要是变形、配合不当、磨损、杂质异物进入、润滑不好等导致步进机构卡住不动作。可采取敲击、升温等方式试探。

毛细管:内径0.6——2.0mm，外径2 —— 3mm的紫铜管盘制而成。

毛细管的节流特性参数涉及：毛细管长度 & 毛细管内径，一般来讲：毛细管越长，内径越小，节流越大，流量越小。

制冷系统的冷媒充注量一定，在此条件下毛细管设计值为：L & D，则此时如果毛细管。

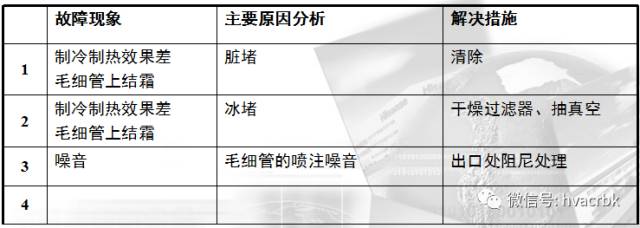

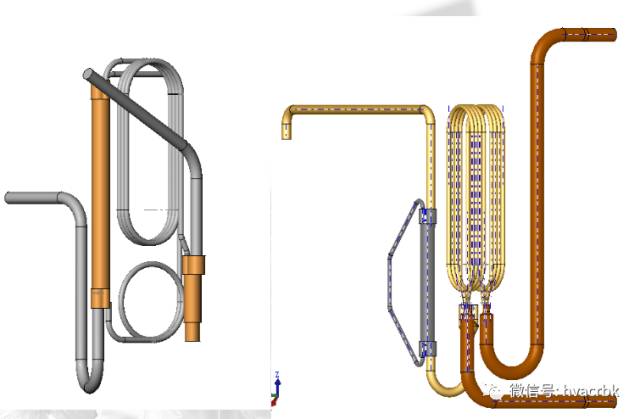

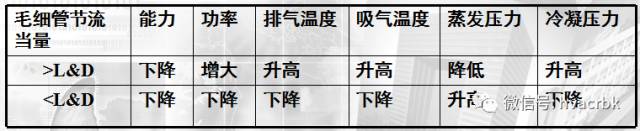

系统中毛细管的相关问题

5四通阀

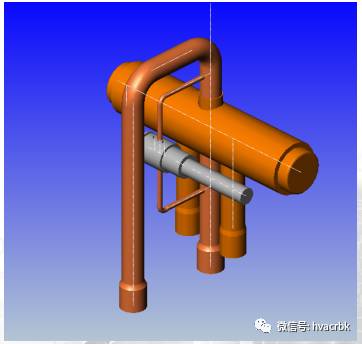

四通阀

四通阀由三部分组成：先导阀、主阀、电磁线圈

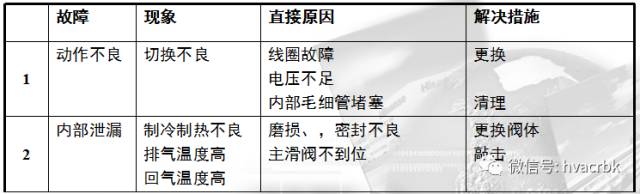

常见四通阀故障

6其他辅助部件

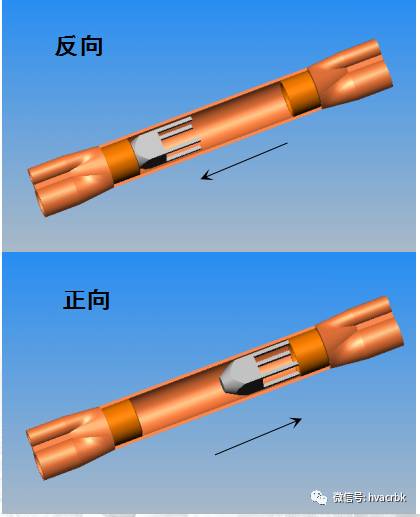

单向阀

用于空调器、冷冻机等制冷设备，使系统中压缩机停止时防止高压逆流和制热时控制冷媒量，达到制热的目的。

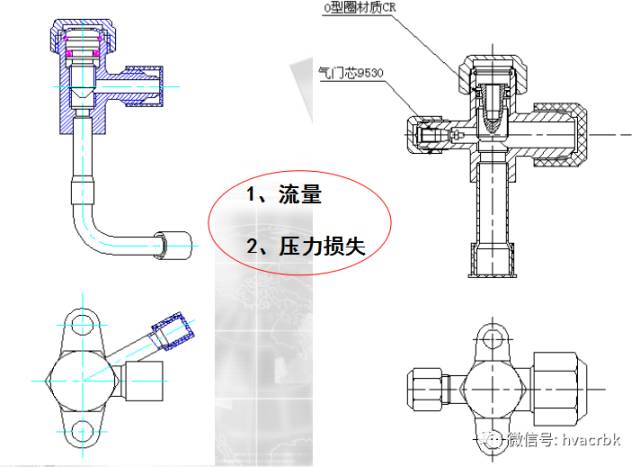

截止阀

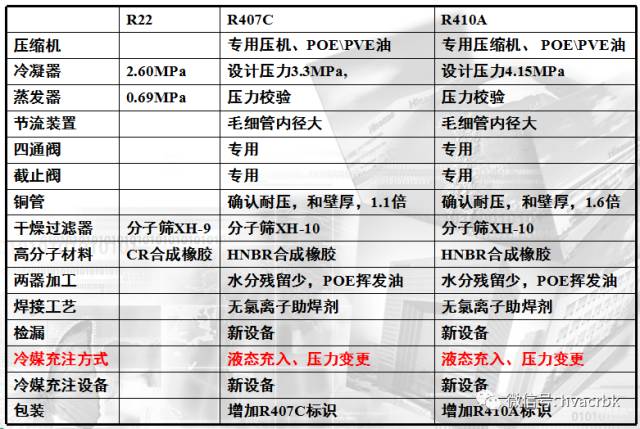

不同制冷剂所要求的设计与生产工艺对比

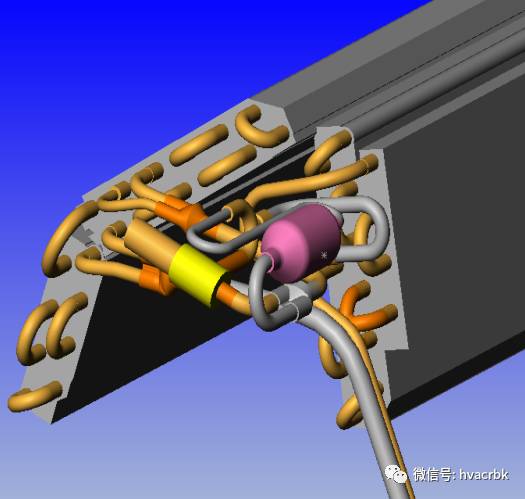

室内制冷系统

说明：节流消音器与常开电磁阀并联。

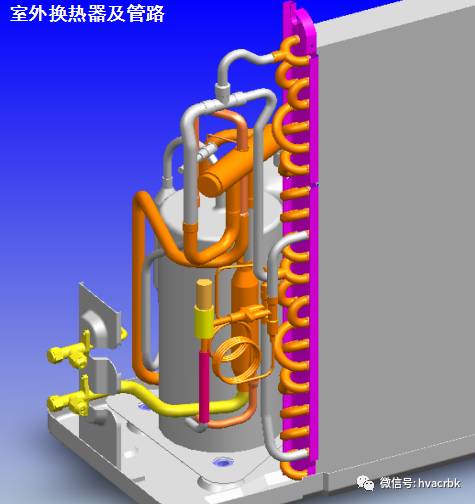

室外制冷系统

说明：双毛细管结构与常闭电磁阀并联。

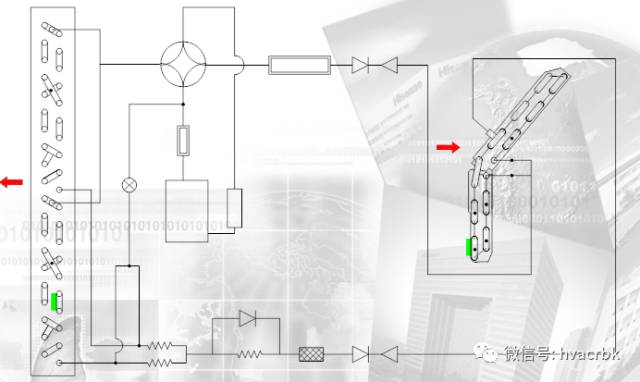

旁通除霜的热泵型空调的制冷系统

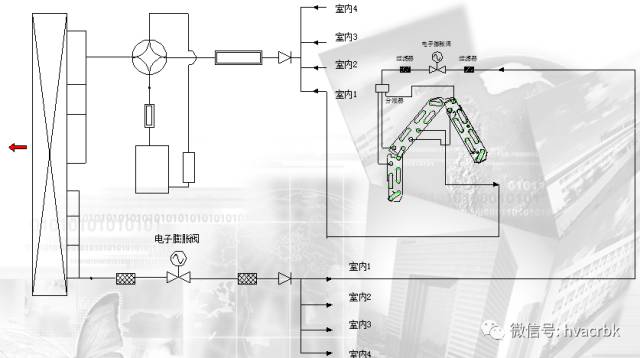

一拖多空调的制冷系统
