蒸发温度与蒸发压力

1、概念：

蒸发温度就是制冷剂从液体变为气体的临界温度，在制冷系统中，指的是制冷剂液体在蒸发器中从液体变为气体的饱和温度，一般制冷系统中的蒸发温度是测不出来的，只能用对应的蒸发压力来推导。

2、蒸发温度与蒸发压力关系：

蒸发压力（低压）越低，蒸发温度也就越低；

蒸发压力（低压）越高，蒸发温度也就越高。

可以说，蒸发温度与蒸发压力是成正比变化的，蒸发压力与蒸发温度两者是对应的，知道蒸发温度，我们就能查表得出蒸发温度的数值。

3、蒸发温度的估算：

在制冷设备调试的时候，我们经常要知道蒸发温度，进一步推算出蒸发压力，然后根据实际的压力，就能判断制冷系统是否有问题；

下面是一个经验估值，提供给小伙伴们参考，如下：

蒸发温度=环境温度/水温 —（10~20℃）；

举例如下：

例1

夏天的空调室内温度设定26℃，我们就可以估算此时的

蒸发温度=26-（10~20℃）=6℃，根据温度压力对照表，很容易就查出此时的蒸发压力为0.55Mpa（R22制冷剂）左右；

例2

-18的冷库，库房温度为-18℃，那么此时制冷系统的蒸发温度大概为多少呢？

蒸发温度= -18—（10~20）=-28℃，根据温度压力对照表，很容易就查出此时的蒸发压力为0.21Mpa（R404A制冷剂）左右；

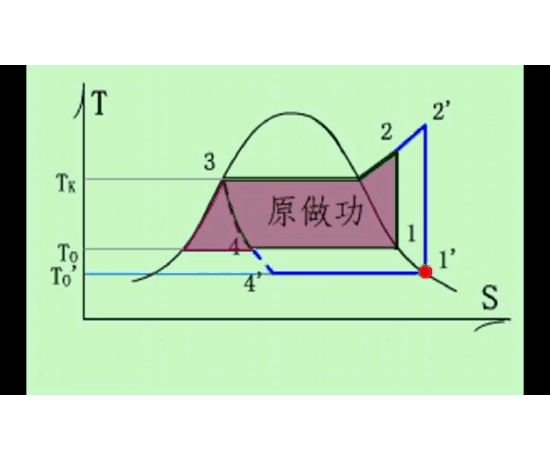

4、蒸发温度与功率、制冷量的关系：

蒸发温度降低了，在冷凝温度不变的情况下，压缩机的压比增大了，而压缩机的功率是和压比成正比关系的，即压比增大，压缩机的功率也增大。

当蒸发温度降低的时候，吸气口的比体积降低，导致制冷系统中的制冷剂流量也降低了；

简单来说就是，制冷剂循环量降低了，制冷系统的制冷量也就降低。

问题二冷凝温度与冷凝压力

1、概念：

冷凝温度是指冷凝器内制冷剂蒸汽在一定压力下凝结时的饱和温度。 冷凝温度不等于冷却介质的温度，两者之间也存在着传热温差。

冷凝压力就是制冷剂在冷凝器内有气体冷凝成液体的压力，由于制冷系统中冷凝器内部的压力无法测量，而实际上，制冷剂在排气管以及冷凝器内的压力降其实很小，所以不管设计调试还是检修当中，一般认为排气压力近似等于冷凝压力。

2、冷凝温度的估算：

在制冷设备调试的时候，我们经常要知道冷凝温度，进一步推算出冷凝压力（高压或者排气压力），然后根据实际的压力，就能判断制冷系统是否有问题；

最常用的就是判断制冷系统是否缺少制冷剂。

下面是一个经验估值，提供给小伙伴们参考，如下：

冷凝温度=环境温度/水温 +（10~20℃）；

举例如下：

例1

夏天的空调室外环境温度35度左右，我们就可以估算此时的

冷凝温度=35+（10~20℃）=50℃，根据温度压力对照表，很容易就查出此时的蒸发压力为3.05Mpa（绝压，r410a制冷剂）左右；

例2

冷水机组，已知冷却塔的出书温度为25度，那么此时制冷系统的冷凝温度大概为多少呢？

蒸发温度= 25+（10~20）=40℃，根据温度压力对照表，很容易就查出此时的冷凝压力为1.55Mpa（绝压，R22制冷剂）左右；

有了这个冷凝压力，我们就可以与制冷系统的高压表做对比了，就能判断制冷系统是否正常，高压到底是偏高还是偏低，对于维修调试还是很用的。

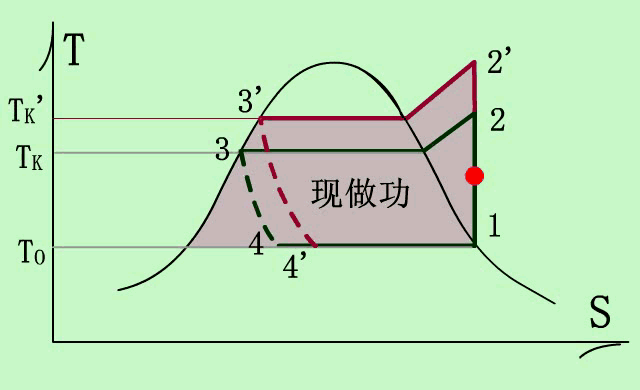

3、冷凝温度与功率、制冷量的影响：

原因很简单的，冷凝温度提高了，在蒸发温度不变的情况下，压缩机的压比增大了，而压缩机的功率是和压比成正比关系的，即压比增大，压缩机的功率也增大。

这里给大家解释下原因，由于冷凝温度的提高，导致制冷剂的单位制冷量会下降，在同等制冷剂质量流量下，系统的制冷量就降低了；

问题三过冷度与过热度

1、概念：

过冷：制冷剂在冷凝器中液化后、进入节流机构之前，将液态制冷剂再降温成为过冷液体的做法。

过冷温度： 节流前被降温到低于饱和温度的过冷液体温度。

过冷度：过冷温度和其压力所对应的饱和液体温度之差。

过热温度：压缩机吸入的高于其压力对应饱和温度的过热制冷剂蒸气温度。

过热度：蒸汽过热后的温度和同压力下饱和温度的差值。

有效过热：过热吸收热量来自被冷却介质，产生有用的制冷效果。

有害过热：过热吸收热量来自被冷却介质以外，无制冷效果。

2、压焓图的表示：

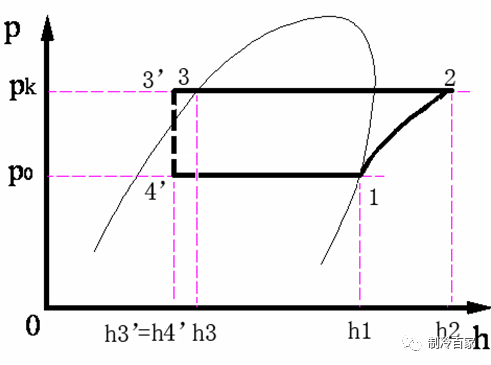

过冷循环

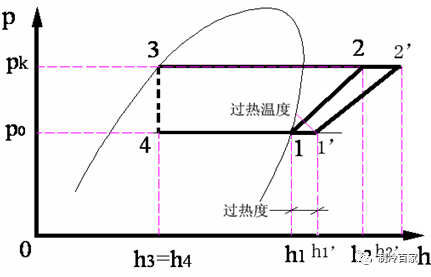

过热循环：
