一、D系列吊顶式冷风机简介

配套氟制冷机组使用在各种不同冷库的库内空气冷却器，风机采用新型纹流盘管热交换器，降低了食品的干耗及蒸发器的结霜速率，风机噪音低，风机外壳采用优质钢板表面喷塑、304不锈钢、压花铝等不同材质，耐腐蚀，特别适用于餐饮厨房的食品保鲜、冷藏及速冻等.

特点：运转稳定，节能高效

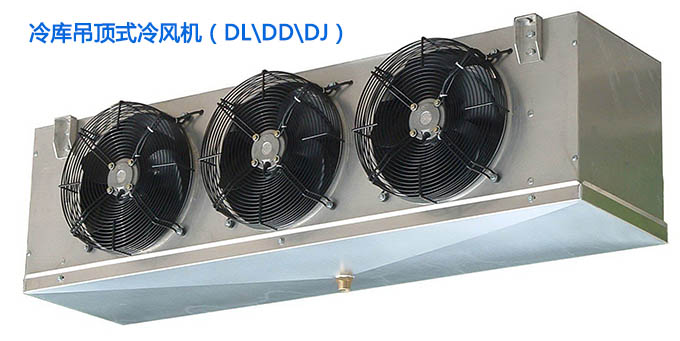

冷库吊顶冷风机

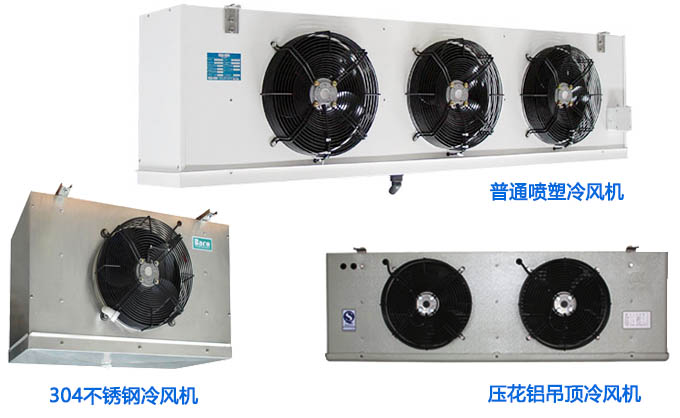

压花铝冷风机

二，吊冷风机具有如下特点：

1， 普通喷塑冷风机，外壳采用优质彩钢板，表面喷塑、耐腐蚀、外形美观，经济实用；

2， 压花铝冷风机，重量轻不生锈，价格比普通喷塑风机增加10%，广泛应用于药品冷库中；

3， 304不锈钢冷风机，具有超强的防腐蚀性能，价格比普通喷塑风机增加30%，广泛应用于食品冷库中；

4，风机盘管采用交错排列方式，利用机械胀管，使铜管与铝片紧密接合，换热效果好；

5，使用优质不锈钢电加热管均匀分布于盘管中，除霜效果好；

6，采用双水盘结构，有效防止水盘结冰；

7， 化工防爆冷库的客户，可根据客户使用要求选配防爆电机。

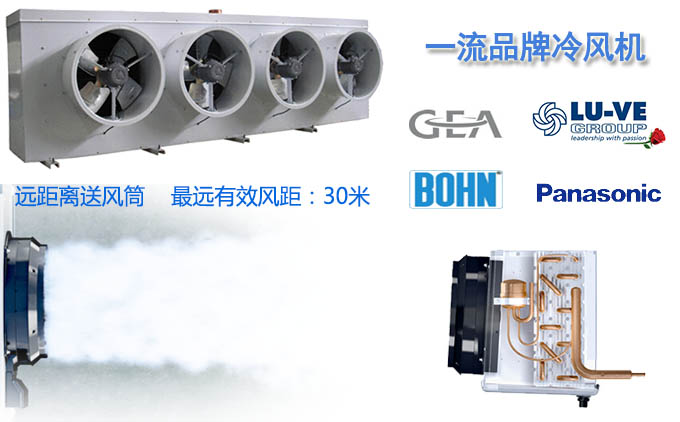

8，可根据客户使用要求采用长距离送风风筒，最远有效送风距离可达30米。

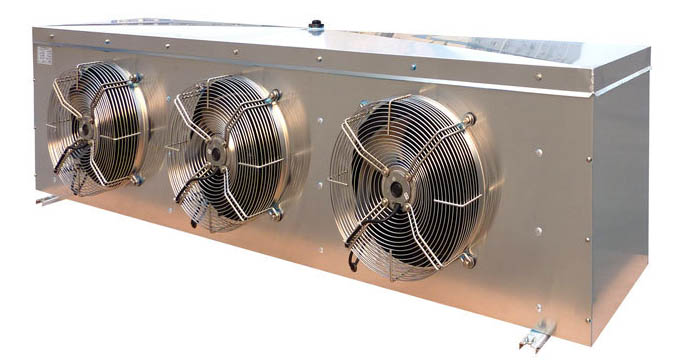

不锈钢冷风机

冷风机配置：●化霜电热丝 ●接线盒 ●防爆电机（选配）

D系列冷风机选择知识：

冷风机选型：冷风机是强制空气循环的冷却设备，按其安装位置可分为落地式与吊顶式两大类。

吊顶式冷风机按适用温度范围可分为DL、DD、DJ三种系列，分别适用于不同温度的冷库。

DL型冷风机主要适用于0℃以上的保鲜冷库；

DD型冷风机主要适用于-18℃左右的冻结物冷藏库；

DJ型冷风机主要适用于-25℃以下的速冻冷库。

以上三种型号冷风机的结构基本相同，只是在全风压与空气循环量上有所差别。吊顶式风机装在库房平顶之下，不占用冷库地面面积，常用于冻结间与冷却间。

冷库室内蒸发器常采用冷却排管、冷风机和搁架式排管等冷却设备，其选用是否合理直接关系到产品的冷加工质量和生产效率，以及经常性费用。应考虑产品冷加工工艺要求和储藏条件、库房的占用面积等因素。冷库类型不同，所选用冷却设备也有区别。厨房冷库因为存放货物含有酸碱物质环境，推荐使用耐腐蚀不锈钢冷风机。

1，0℃保鲜库：选用DL冷风机作为冷却设备。冷间宜选用强制对流冷却方式，主要用于储藏果蔬、鲜蛋等有生机的食品或冷却肉类。库内温湿度的均匀性要求较高，要配置均匀送风道，使库内达到均匀送风。

2，-18℃冻结物冷藏间：一般选用冷却排管为冷却设备。也可采用微风速的DD冷风机来替代冷却排管，这种冷却方式有利于缩短施工周期，便于自动控制，对于有包装的冻结货物是十分有利的。

3，-25℃以下速冻库：选用DJ冷风机作为冷却设备。因肉类、鱼、家禽需冷冻加工，应采用空气强制对流的冷却方式。对冻结量小的食品，如盘装食品等应选用捆架式排管配风机或平板冻结器。

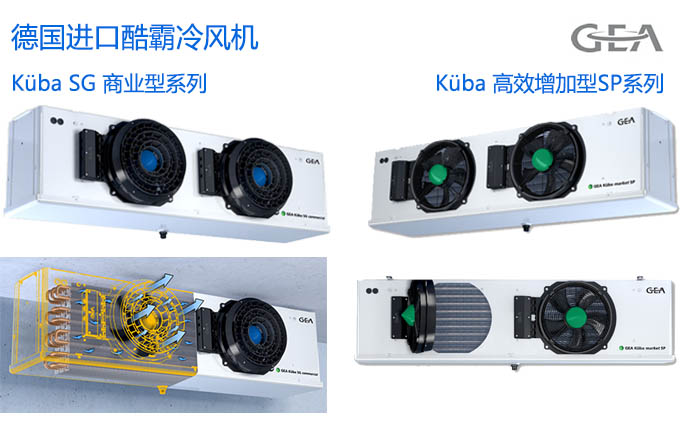

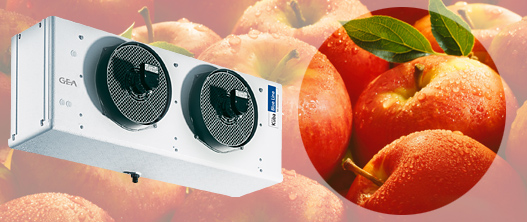

GEA酷霸冷风机经销

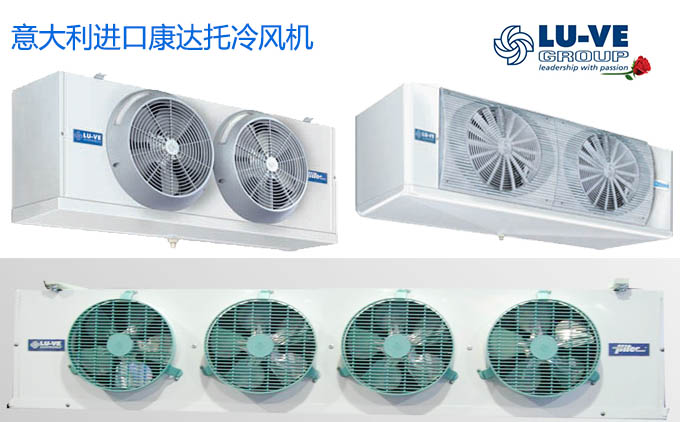

意大利康达托冷风机经销

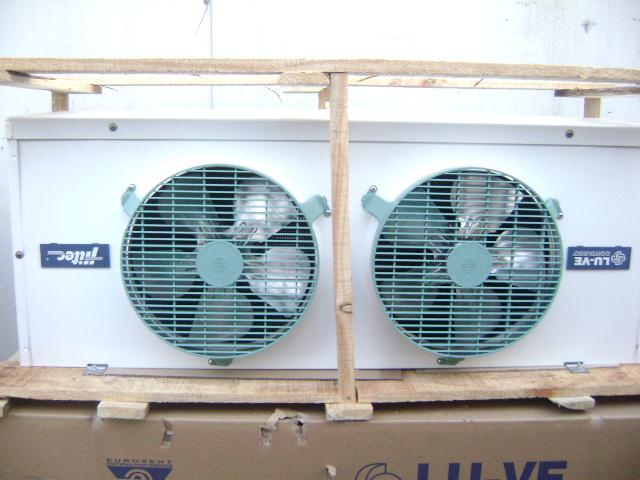

进口冷风机

四，D系列冷风机主要技术参数：

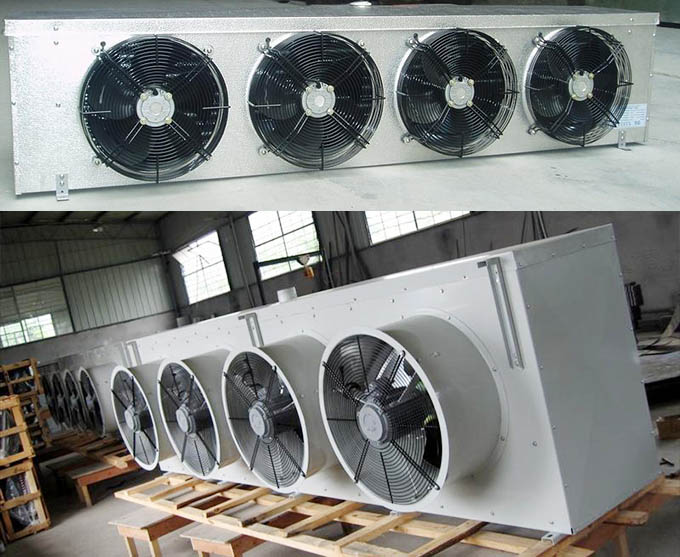

国产品牌冷风机

1， DL冷风机主要技术参数表：

型号	名义制冷量	冷却面积	片距	风机							融霜电热管			重量	备注
型号	名义制冷量	冷却面积	片距	数目	直径D	风量	风压Pa	射程	风机功率	电机电压	盘管	水盘	电压	重量	备注
DL-2.0/10	2100(1800)	10	4.5	1	Φ330	1700	98(10)	8	90	380	0.9	0.4	220	30	※ 可用于 R134a R404a 和 R507
DL-3.1/15	3100(2650)	15	4.5	2	Φ330	2×1700	98(10)	8	2×90	380	1.2	0.4	220	43
DL-4.2/20	4200(3600)	20	4.5	2	Φ330	2×1700	98(10)	8	2×90	380	1.35	0.45	220	50
DL-5.2/25	5200(4450)	25	4.5	3	Φ330	3×1700	98(10)	8	3×90	380	1.8	0.6	220	59
DL-8.2/40	8200(7050)	40	4.5	2	Φ400	2×3000	118(12)	12	2×250	380	2.6	1.3	220	75
DL-11.5/55	11500(9900)	55	4.5	2	Φ400	2×3000	118(12)	12	2×250	380	2.8	1.4	220	85
DL-16.7/80	16700(14350)	80	4.5	2	Φ500	2×6000	167(17)	15	2×550	380	3.0	1.5	220	110
DL-22.0/105	22000(18900)	105	4.5	2	Φ500	2×6000	167(17)	15	2×550	380	3.2	1.6	220	125
DL-25.8/125	25800(22200)	125	4.5	3	Φ500	3×6000	167(17)	15	3×550	380	3.8	1.9	220	165
DL-33.6/160	33600(28900)	160	4.5	3	Φ500	3×6000	167(17)	15	3×550	380	4.4	2.2	220	185
DL-38.7/185	38700(33300)	185	4.5	4	Φ500	4×6000	167(17)	15	4×550	380	4.8	2.4	220	220
DL-44.0/210	44000(37850)	210	4.5	4	Φ500	4×6000	167(17)	15	4×550	380	5.0	2.5	220	260
DL-52.9/260	52900(45500)	258.9	4.5	2	Φ600	2×10000	200	18	2×1100	380	9.5	1.9	220	380
DL-67.2/330	67200(57800)	325.6	4.5	3	Φ600	3×10000	200	18	3×1100	380	11.0	2.2	220	460
DL-83.4/410	83400(71700)	406.5	4.5	3	Φ600	3×10000	200	18	3×1100	380	12.5	2.5	220	480

食品冷库风机

2， DD冷风机主要技术参数表：

型号	名义制冷量	冷却面积	片距	风机							融霜电热管			重量	备注
型号	名义制冷量	冷却面积	片距	数目	直径D	风量	风压Pa	射程	风机功率	电机电压	盘管	水盘	电压	重量	备注
DD-1.4/7	1400(1200)	7	6	1	Φ330	1700	98(10)	8	90	380	0.9	0.4	220	27	※ 可用于 R134a R404a 和 R507
DD-2.35/12	2350(2000)	12	6	2	Φ330	2×1700	98(10)	8	2×90	380	1.2	0.4	220	40
DD-3.0/15	3000(2600)	15	6	2	Φ330	2×1700	98(10)	8	2×90	380	1.35	0.45	220	46
DD-4.0/22	4000(3450)	21.5	6	3	Φ330	3×1700	98(10)	8	3×90	380	1.8	0.6	220	55
DD-6.0/30	6000(5150)	30	6	2	Φ400	2×3000	118(12)	12	2×250	380	2.6	1.3	220	70
DD-8.0/40	8000(6900)	40	6	2	Φ400	2×3000	118(12)	12	2×250	380	2.8	1.4	220	80
DD-12.0/60	12000(10300)	60	6	2	Φ500	2×6000	167(17)	15	2×550	380	6.0	1.5	220	115
DD-15.9/80	15900(13700)	80	6	2	Φ500	2×6000	167(17)	15	2×550	380	7.5	1.5	220	150
DD-20.0/100	20000(17200)	100	6	3	Φ500	3×6000	167(17)	15	3×550	380	9.5	1.9	220	170
DD-24.0/120	24000(20650)	120	6	3	Φ500	3×6000	167(17)	15	3×550	380	11.0	2.2	220	200
DD-28.0/140	28000(24100)	140	6	4	Φ500	4×6000	167(17)	15	4×550	380	12	2.4	220	240
DD-32.1/160	32100(27600)	160	6	4	Φ500	4×6000	167(17)	15	4×550	380	12.5	2.5	220	260
DD-37.4/200	37400(32200)	201	6	2	Φ600	2×10000	200	18	2×1100	380	15.2	1.9	220	356
DD-46.8/250	46800(40300)	256	6	3	Φ600	3×10000	200	18	3×1100	380	17.6	2.2	220	400
DD-56.2/310	56200(48300)	307	6	3	Φ600	3×10000	200	18	3×1100	380	20	2.5	220	420

冻库冷风机

3， DJ冷风机主要技术参数表

型号	名义制冷量	冷却面积	片距	风机							融霜电热管			重量	备注
型号	名义制冷量	冷却面积	片距	数目	直径D	风量	风压Pa	射程	风机功率	电机电压	盘管	水盘	电压	重量	备注
DJ-1.32/8	1320(1150)	8	9	2	Φ330	2×1700	98(10)	8	2×90	380	1.35	0.45	220	35	※ 可用于 R134a R404a 和 R507
DJ-2.3/15	2300(2000)	15	9	3	Φ330	3×1700	98(10)	8	3×90	380	1.8	0.6	220	50
DJ-4.2/20	4000(3450)	20	9	2	Φ400	2×3000	118(12)	12	2×250	380	2.6	1.3	220	66
DJ-5.1/30	5100(4400)	30	9	2	Φ400	2×3000	118(12)	12	2×250	380	2.8	1.4	220	72
DJ-7.8/40	7800(6700)	40	9	2	Φ500	2×6000	167(17)	15	2×550	380	6	1.5	220	95
DJ-9.8/55	9800(8400)	55	9	2	Φ500	2×6000	167(17)	15	2×550	380	7.5	1.5	220	105
DJ-12.8/70	12800(11000)	70	9	3	Φ500	3×6000	167(17)	15	3×550	380	9.5	1.9	220	140
DJ-15.7/85	15700(13500)	85	9	3	Φ500	3×6000	167(17)	15	3×550	380	11.0	2.2	220	158
DJ-18.8/100	18800(16160)	100	9	4	Φ500	4×6000	167(17)	15	4×550	380	12	2.4	220	185
DJ-21.6/115	21600(18600)	115	9	4	Φ500	4×6000	167(17)	15	4×550	380	12.5	2.5	220	220
DJ-13.9/140	23900(20600)	140	9	2	Φ600	4×10000	420	20	2×1500	380	15.2	1.9	220	330
DJ-29.0/170	29000(24900)	170	9	4	Φ600	4×10000	420	20	3×1500	380	17.6	2.2	220	360
DJ-35.9/210	35900(30900)	210	9	3	Φ600	2×10000	420	20	3×1500	380	20	2.5	220	390

※对于R22在t库=-25℃，△t=7℃的制冷量

吊顶冷风机

4，不锈钢冷风机型号规格（提供OEM定制）

吊顶冷风机

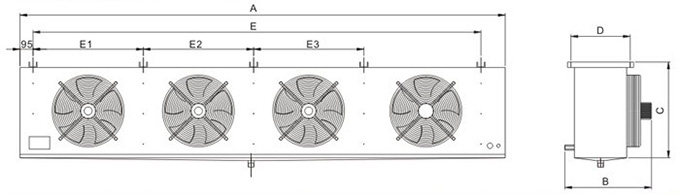

型号	制冷量kw DT=7K t0=-7℃		面积m2	管容dm3	风量m3/h	射程m	风机总功率W	化霜功率KW		外形及安装尺寸 mm						接管管径mm		排水管
型号	R22	R404A	面积m2	管容dm3	风量m3/h	射程m	风机总功率W	盘管	水盘	A	B	C	D	E	F	进液	回气	排水管
DL2.2/311A	2.2	2.3	7	1.4	1500	9	90	1.0	0.5	642	445	465	364	440	105	φ12	φ16	1″
DL3.5/311A	3.5	3.7	11	2.4	1500	9	90	1.5	0.5	642	445	465	364	440	105	φ12	φ19	1″
DL4.7/312A	4.7	4.9	14	3.1	3000	9	180	1.8	0.9	1092	445	465	364	860	120	φ12	φ22	1″
DL6/312A	6	6.3	26	4.4	3000	9	180	2.7	0.9	1108	455	465	384	860	120	φ12	φ22	1″
DL9/352A	9	9.5	35	6.1	4500	10	280	2.7	0.9	1408	455	465	384	1160	135	φ16	φ22	1″
DL12.5/402A	12.5	13.1	43	7.9	7000	13	360	3.6	1.2	1488	555	565	474	1240	135	φ16	φ22	1″
DL14.5/402A	14.5	15.2	52	9.4	7000	13	360	4.8	1.2	1488	555	665	474	1240	135	φ16	φ28	1″
DL17/402A	17	17.9	61	11	7000	13	360	6.0	1.2	1488	555	565	474	1240	135	φ16	φ28	1″
DL25/502A	25	26.3	87	15.6	12000	17	900	7.5	1.5	1758	595	665	474	1480	135	φ22	φ35	1″
DL29/453A	29	30.5	104	19.1	13500	17	750	8.0	2.0	2121	595	665	474	1801	160	φ22	φ35	1″
DL36.5/503A	36.5	38.3	122	22.4	18000	19	1350	8.0	2.0	2400	595	665	474	2080	160	φ22	φ42	1″
DL42/503A	42	44.1	156	25.6	18000	19	1350	10.0	2.0	2704	595	665	474	2374	160	φ22	φ54	1″
DL49/503A	49	51.5	182	32	18000	19	1350	12.0	2.0	2704	655	665	534	2374	160	φ22	φ54	1″
DL59/504A	59	62.0	208	38.7	24000	19	1800	13.0	2.6	3938	785	675	654	3600	170	φ22	φ54	1″
DL70/554A	70	73.5	260	45.1	30000	25	2400	15.6	2.6	3938	785	775	654	3600	170	φ22	φ54	1″
DL84/554A	84	88.2	306	58	30000	25	2400	18.6	2.6	3938	785	975	654	3600	170	φ28	φ54	1″
DL103/604A	103	108.2	371	70.9	42000	25	3120	20.8	2.6	3938	785	975	654	3600	170	φ35	φ60	1″
DL112/634A	112	117.6	390	77.3	46000	25	3200	23.4	5.2	3938	785	1075	654	3600	170	φ35	φ60	1″
DL122/634A	122	128.1	463	83.7	46000	28	3200	26	5.2	3938	785	1175	654	3600	170	φ35	φ60	1″
